Analiza obrazu
Przegląd danych źródłowych i identyfikacja istotnych struktur anatomicznych.
01 / SEGMENTACJA OBRAZÓW MEDYCZNYCH
Od obrazu
do anatomii.
Studium przypadku poświęcone segmentacji struktur sercowo-naczyniowych i rekonstrukcji 3D w programie 3D Slicer.
Zobacz projekt ↘
3D SLICER · ANATOMIA NACZYNIOWA
STRUKTURA NACZYNIOWA
REKONSTRUKCJA 3D ●
MODELU 3D — prawidzy case
PRZEWIŃ, ABY ODKRYĆ PROJEKT01 — 04
SEGMENTACJA 3D✳MODELOWANIE ANATOMICZNE✳3D SLICER✳GEOMETRIA NACZYŃ✳ANALIZA CCTA✳REKONSTRUKCJA DICOM✳KONTROLA JAKOŚCI DANYCH✳EKSPORT MODELI STL / OBJ✳PRZETWARZANIE OBRAZÓW MEDYCZNYCH✳
02 / OPIS PRZYPADKUPORTFOLIO TECHNICZNE
Anatomia to
punkt wyjścia.
Prezentowane materiały przedstawiają pracę nad segmentacją serca, aorty oraz wybranych struktur naczyniowych. Ekrany ukazują widoki z różnych etapów przetwarzania danych obrazowych, a celem jest przedstawienie anatomii oraz drogi od segmentacji obrazu medycznego do reprezentacji trójwymiarowej.

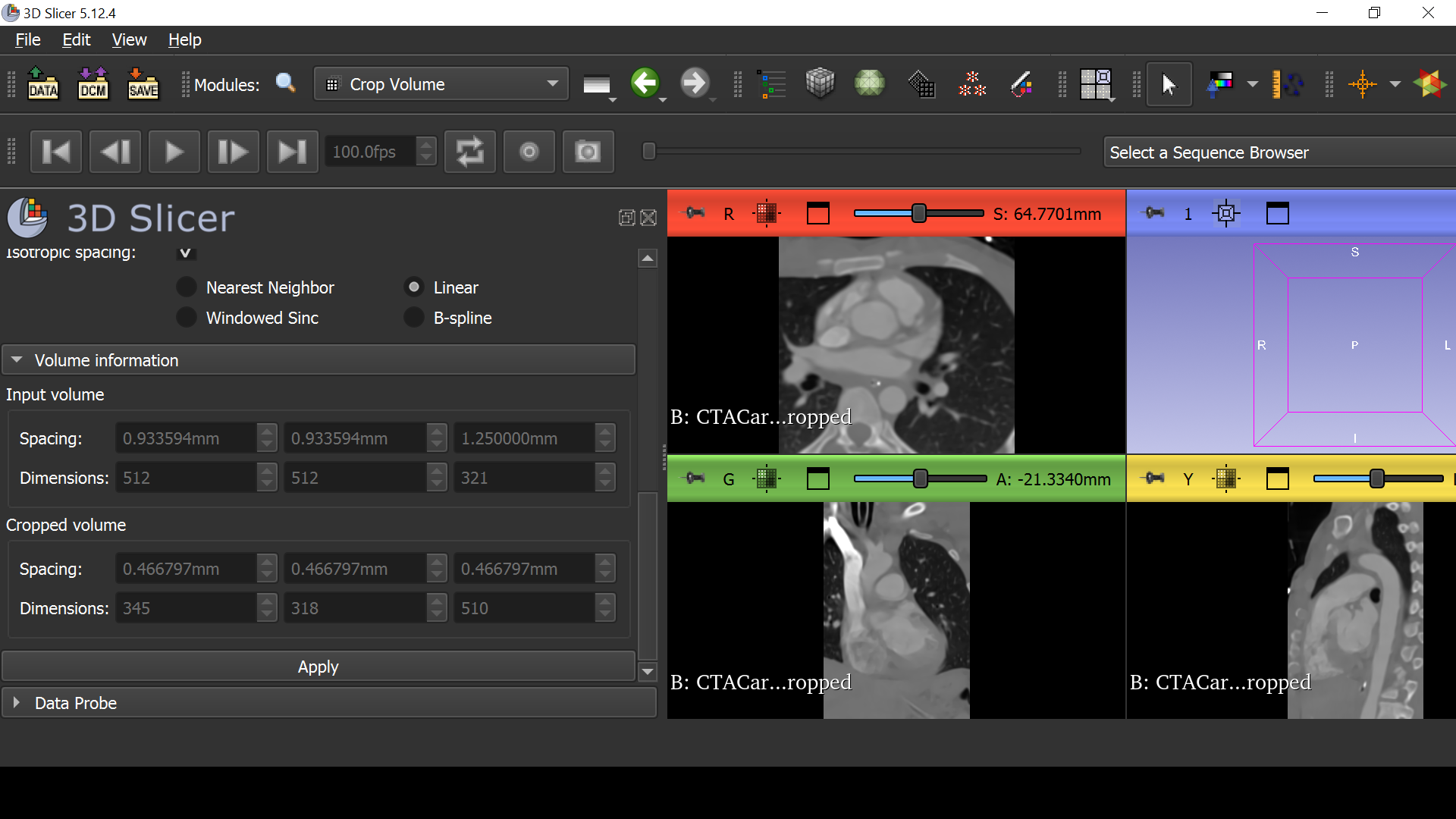

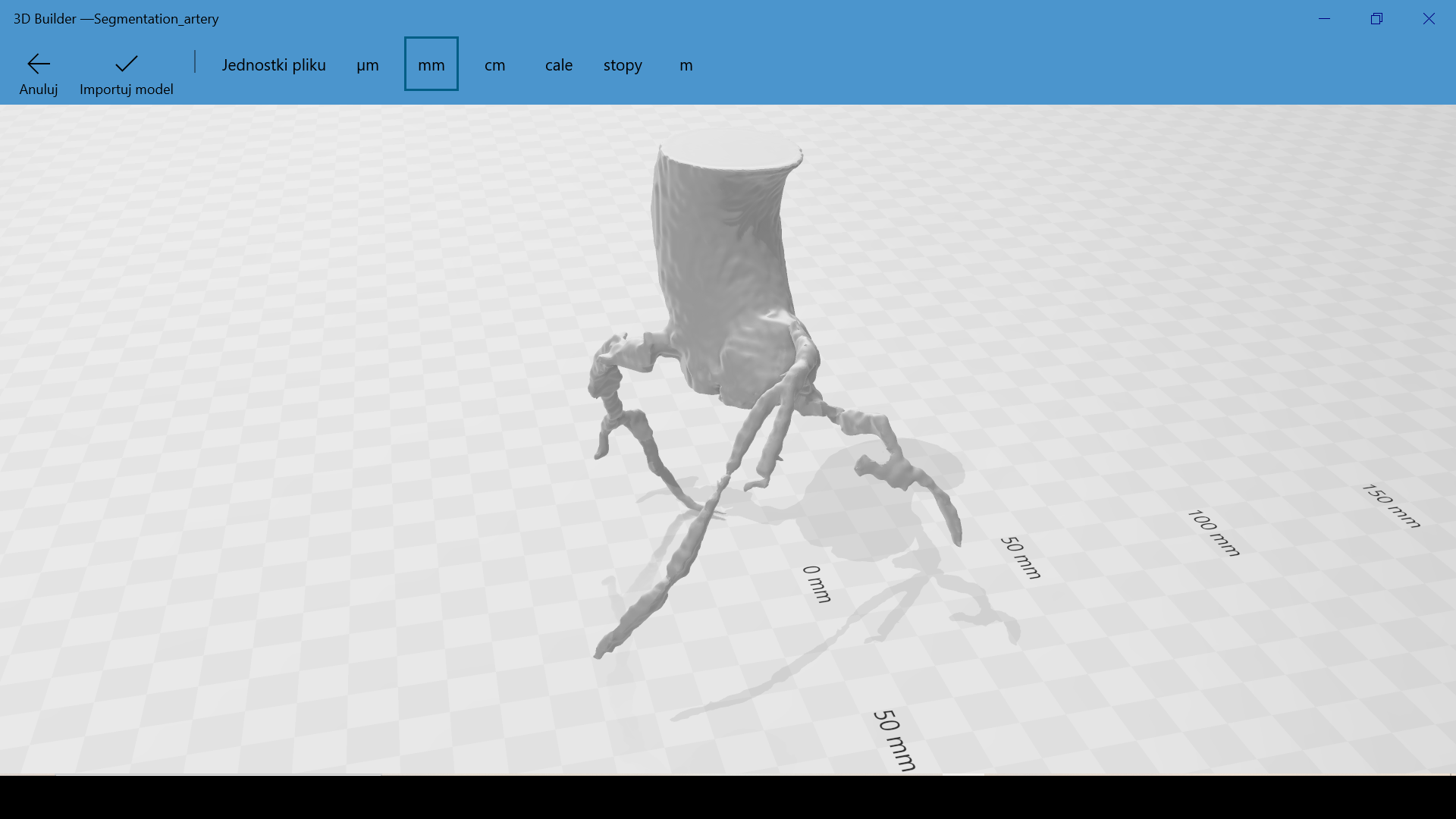

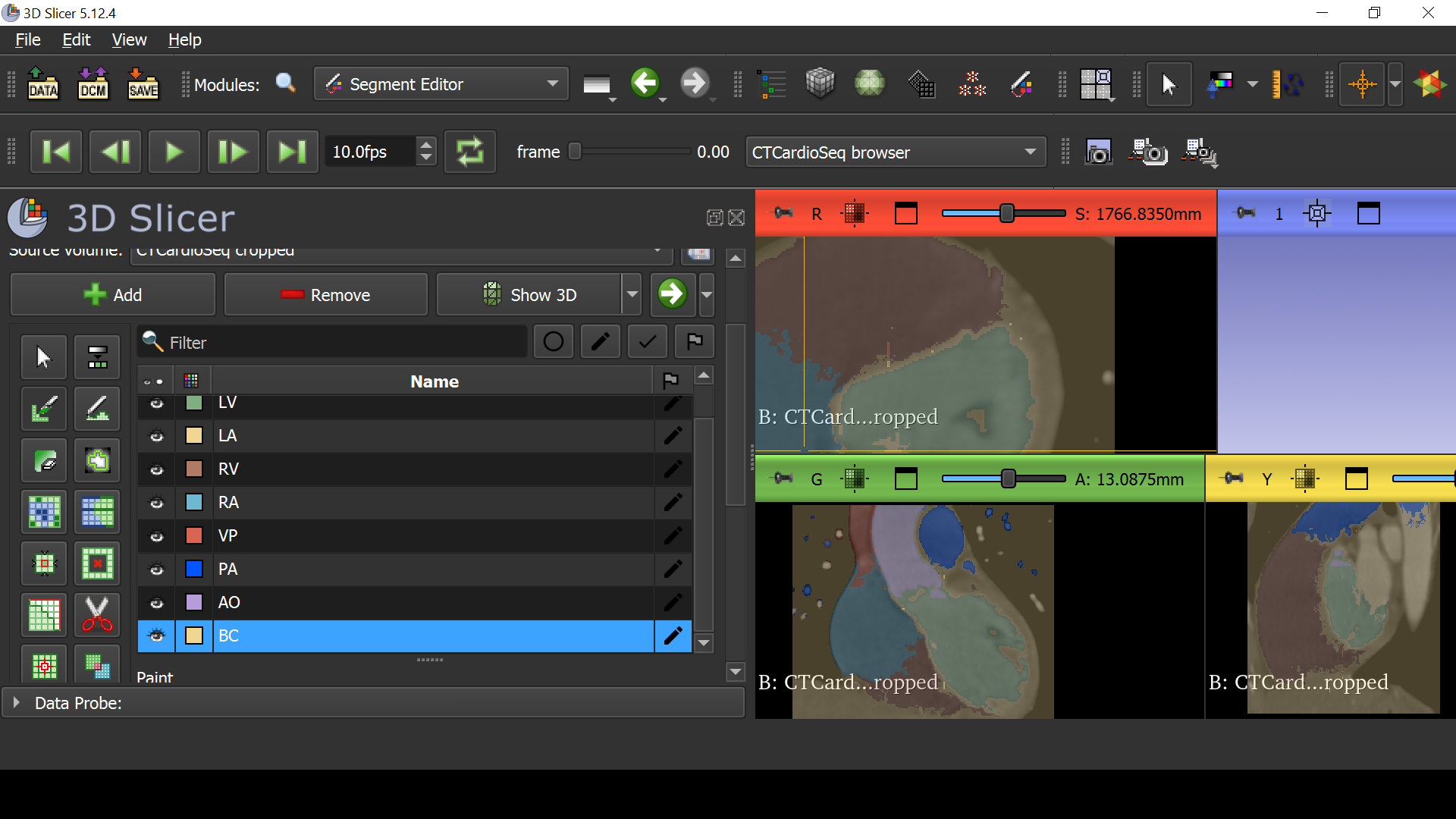

Procesy obejmują import serii skanów CCTA (DICOM), półautomatyczną segmentację światła naczyń, usunięcie artefaktów i kości, a także ręczną walidację geometrii w celu wygenerowania szczelnych siatek 3D (.STL).
01STUDIUM PRZYPADKU
3DREKONSTRUKCJA
OBRAZ → 3DPROCES PRACY
03 / PRACOWNIA SEGMENTACJIKLIKNIJ OBRAZ, ABY POWIĘKSZYĆ ↗
Segmentacja.
Różne perspektywy.

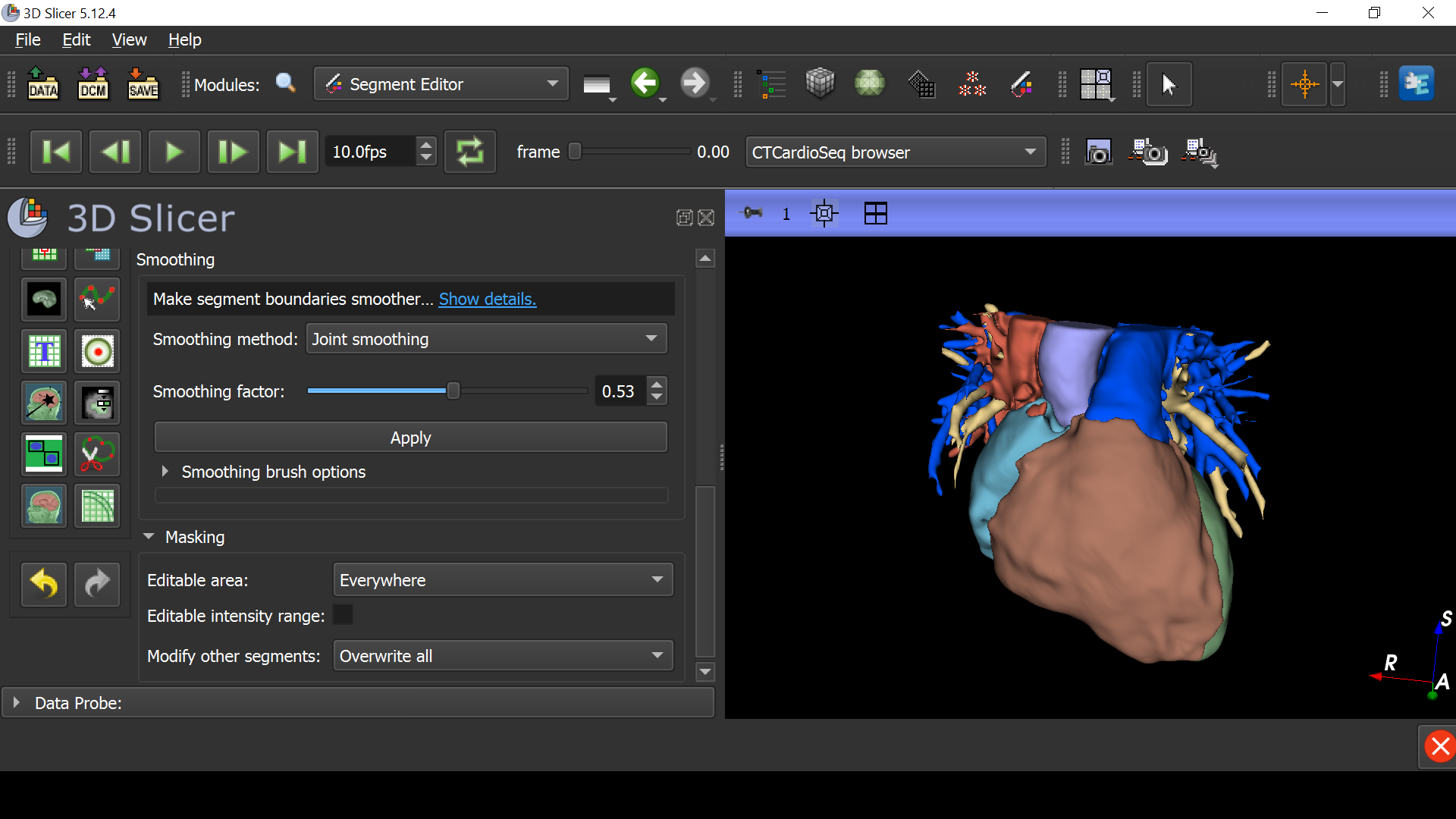

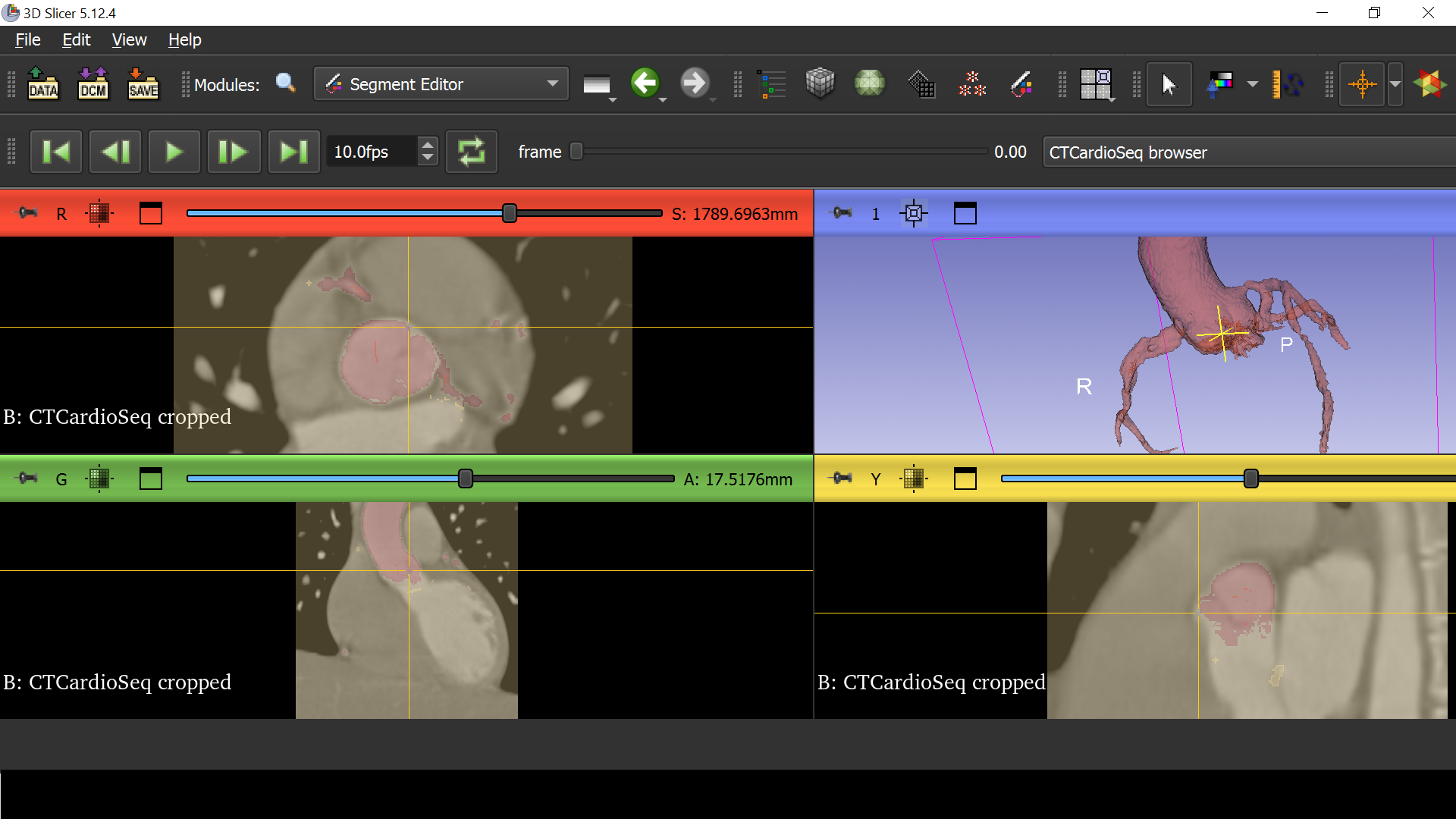

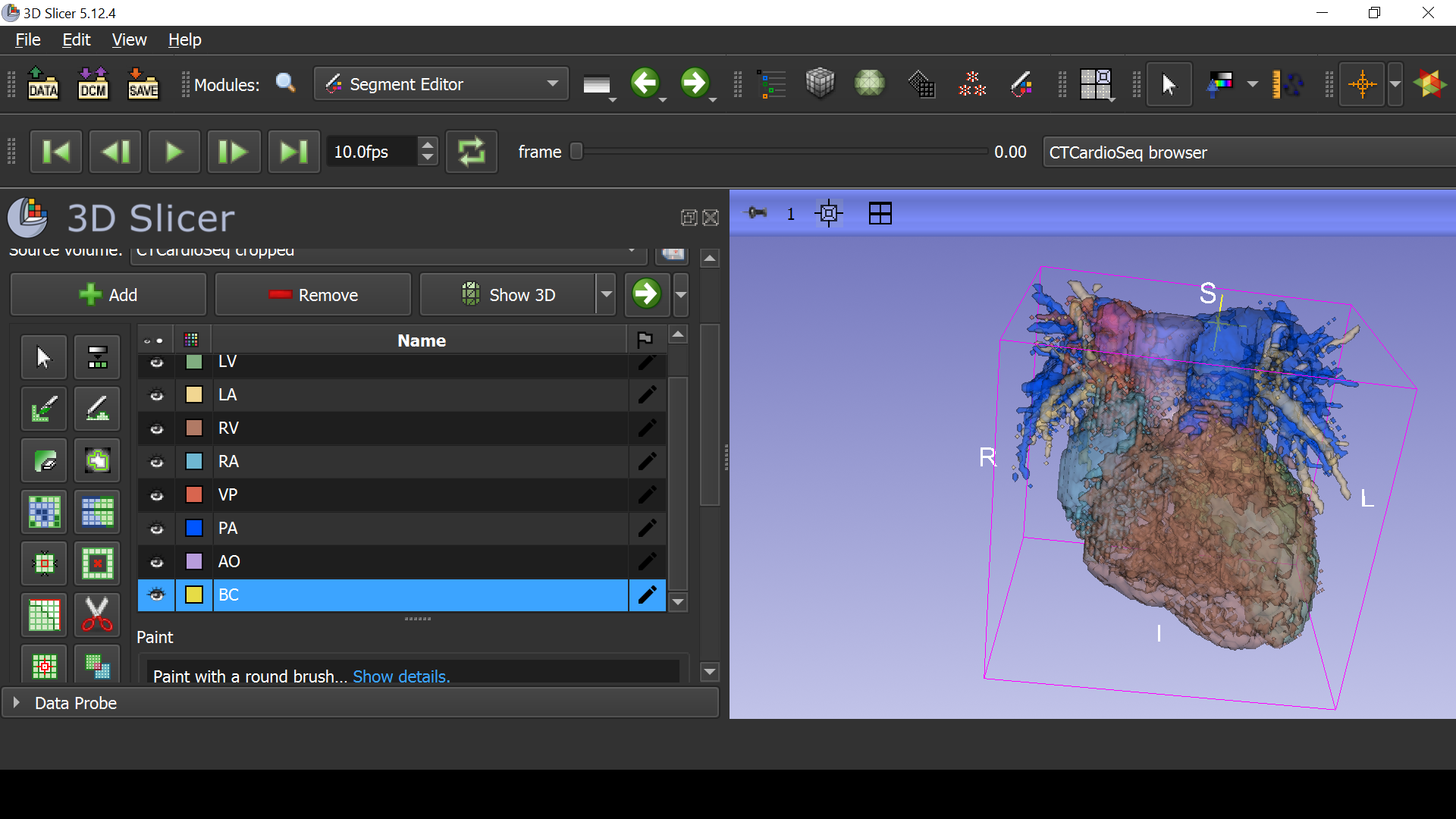

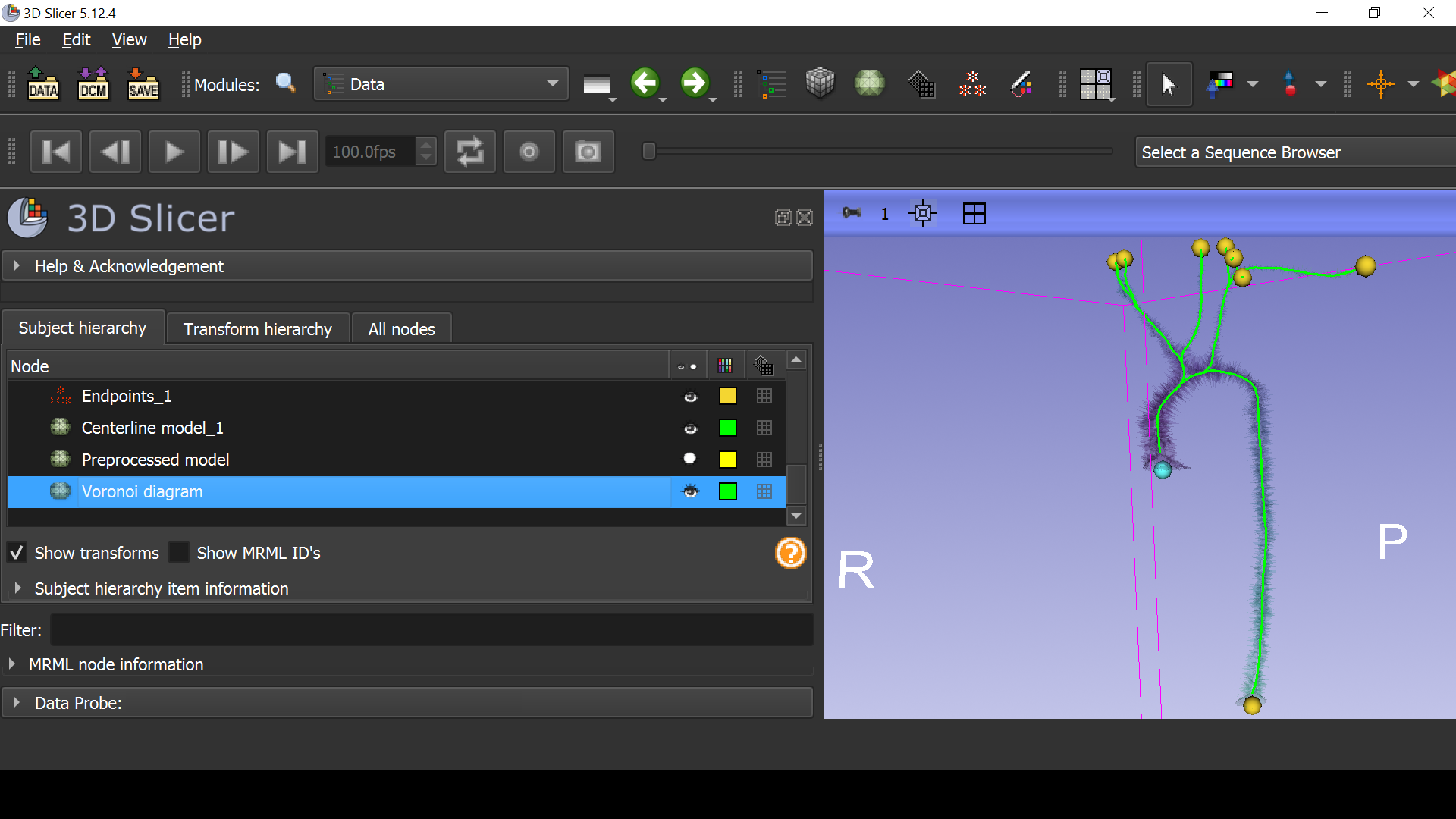

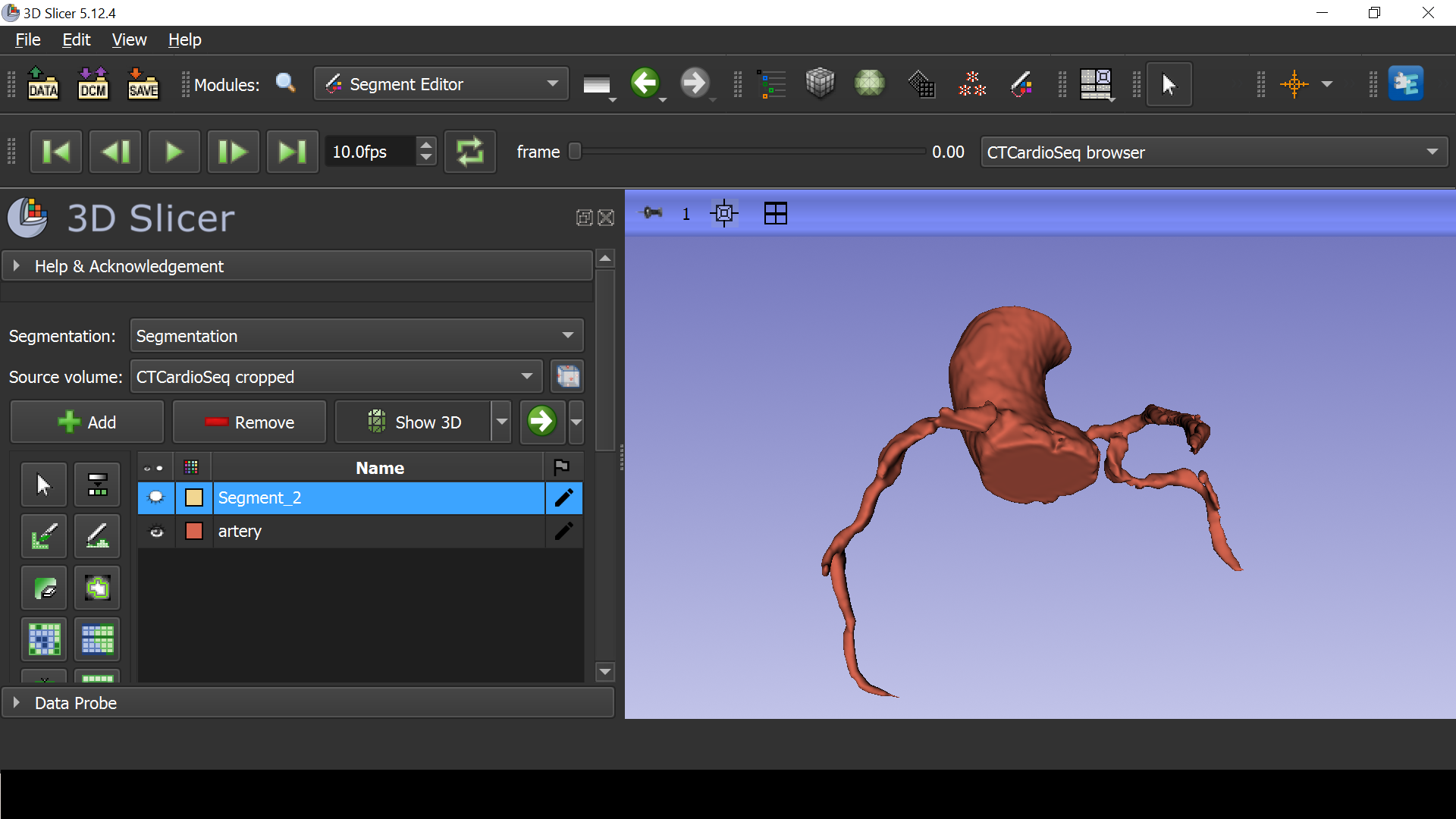

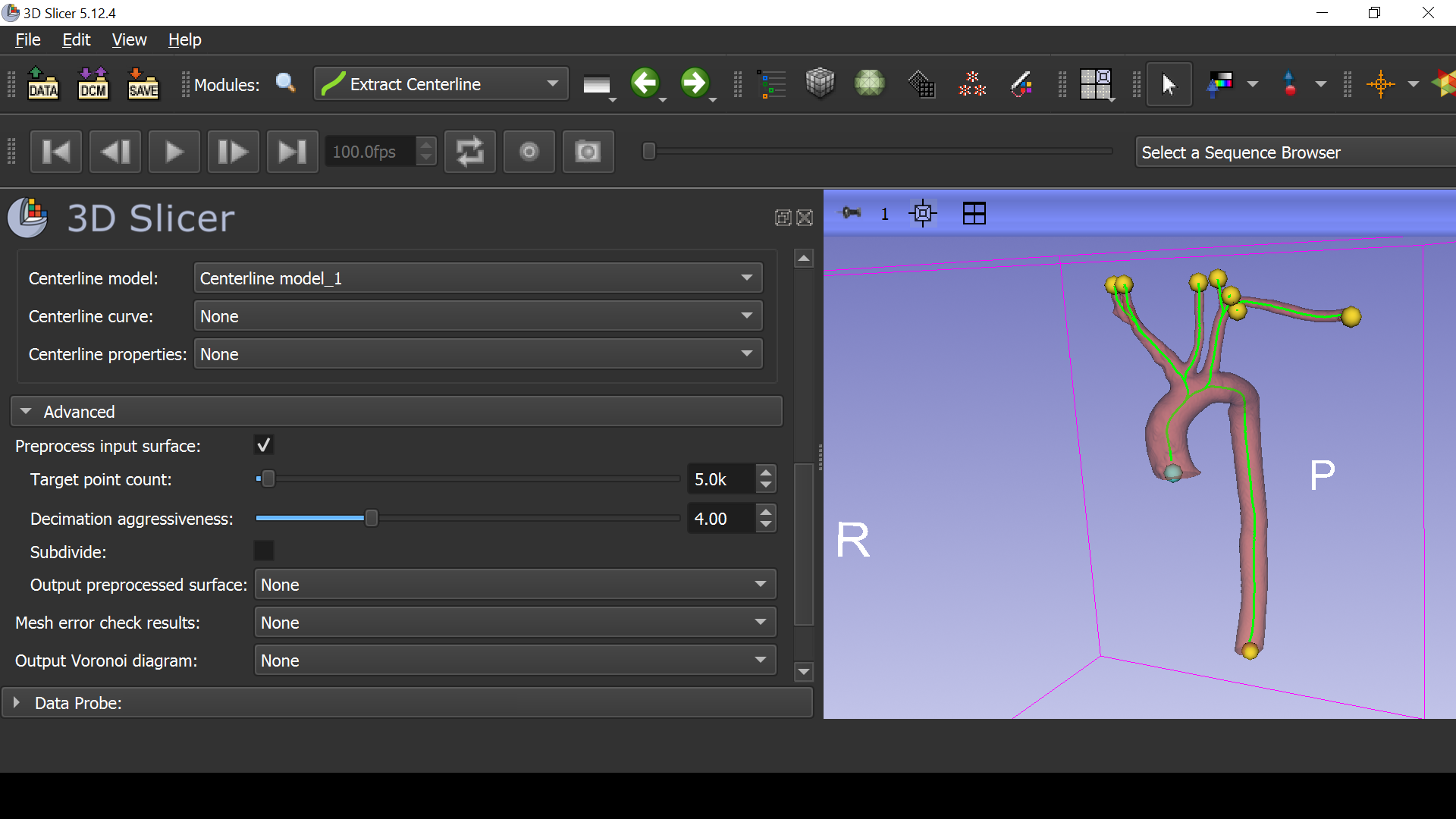

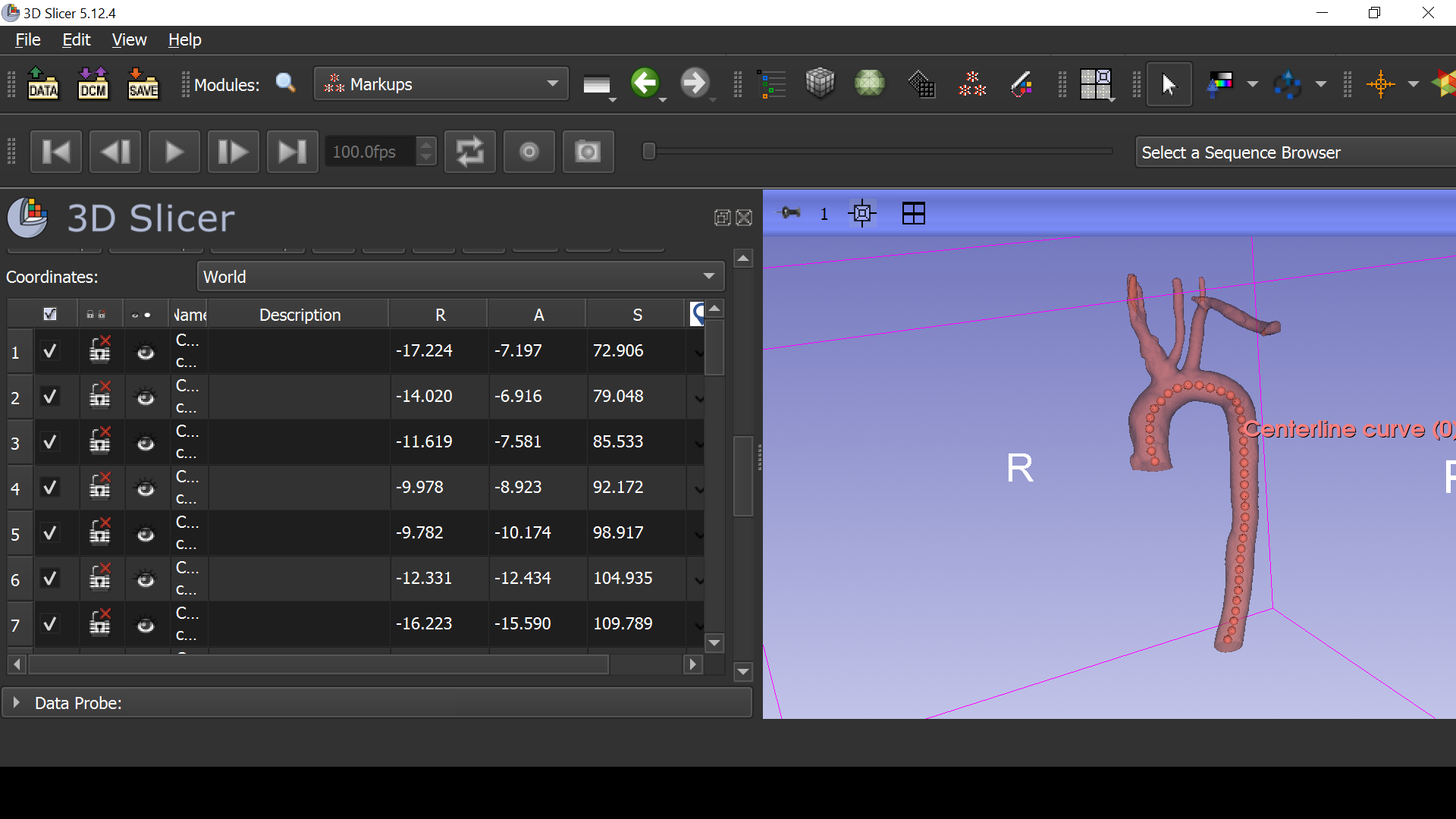

Każdy kafelek zawiera grafikę poglądową pokazującą, kadr z roboczego etapu segmentacji w 3D Slicer.
GALERIA INTERAKTYWNA · KLIKNIJ, ABY POWIĘKSZYĆ
04 / REZULTATANATOMIA DO DALSZEJ ANALIZY*
REKONSTRUKCJA 3D
Geometria,
którą widać.

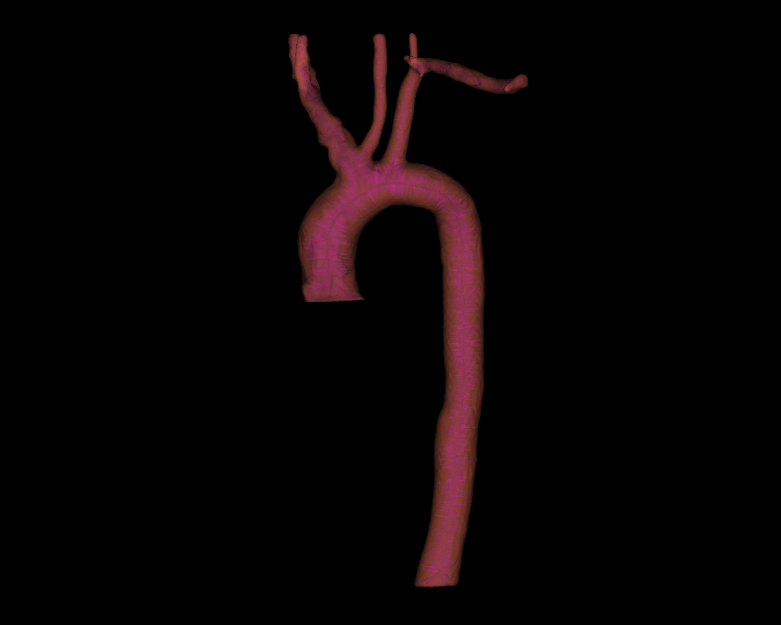

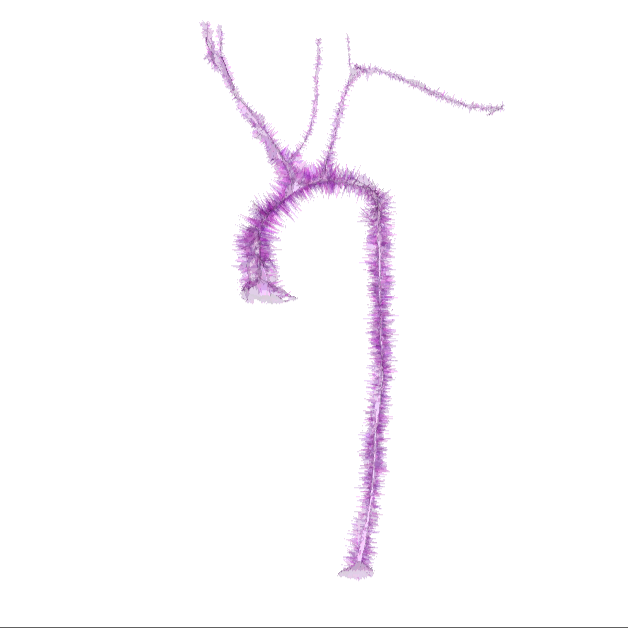

Trójwymiarowa rekonstrukcja aorty i jej głównych odgałęzień na podstawie obrazowania medycznego. Wizualizacja przedstawia przebieg naczyń i ich rozgałęzienia, stanowiąc punkt wyjścia do dalszej analizy geometrii oraz przygotowania modelu do symulacji przepływu krwi.
Model na etapie opracowania geometrii. Wymaga dalszej kontroli ciągłości powierzchni, przygotowania przekrojów wlotowych i wylotowych oraz weryfikacji jakości siatki.
WIDOK MODELU3D
WIZUALIZACJA BRYŁY NACZYNIOWEJ
RYS. 03 REKONSTRUKCJA NACZYŃ MODEL
ETAPY PRACYWYKONANE CZYNNOŚCI
Segmentacja
Wyodrębnienie wybranych struktur przy użyciu narzędzi segmentacji.
Kontrola 3D
Ocena rekonstrukcji z różnych perspektyw i przegląd ciągłości struktur.
Co dalej?
Rozważenie jakości geometrii i wymagań dalszego przetwarzania.
